偏振镜在机器视场镜头使用场景中物体反光解决问题

发布时间：2024年07月04日

偏振镜在机器视觉图像检测中，物体表面（如金属、铝铂表面、反光膜片、包装袋、光滑表面等）发出来的炫光会影响被测物体特征的提取，通过合适的工业镜头，光源选型及偏振镜的使用，通常可以解决反光问题。
1、反光物体检测的镜头选型

随着视觉系统技术的进步，对于过去不得不依赖人眼判断的外观检测，如细微异物、瑕疵、缺陷的检测也成为了可能。但高反光物料的瑕疵检测，尤其是比较细微的划痕，仍然是一大难点。中联科创远心镜头产品，主要是解决传统内FA面阵镜头画面不均匀，且外光源不好打光的问题。该镜头经过特殊的同轴光学设计，消除了镜头内部产生的杂散光，使照明光线平行出射，照明光斑较普通工业镜头更加均匀，即节省了镜头和光源所占的空间，同时又可以达到相同的均匀度效果。

2、反光物体检测的光源选型

机器视觉光源低角度打光：被测物体表面大部分反光都不进入摄像头采用漫反射无影光源：补偿物体表面的角度变化,获得更均匀的图像采用背照光照明：表面反光不进入镜头，仅保留物体轮廓信息采用同轴光照明：使物体表反射光和CCD相机在同一轴线上，有效消除图像重影，非常适合于镜面光滑表面的检测。

3、反光物体检测的偏振镜选型使用

偏振镜能有选择地让某个方向振动的光线通过，起到减弱或者消除杂散光、眩光等干扰的作用，从而消除或减轻光斑。偏振镜片安装在可旋转的支架上，一端可以自由旋转调整角度，另一端与镜头连接。通过旋转到合适的角度，可以有效解决物体表面的部份反光或炫光。中联科创VM-CPL系列偏振镜具有偏振效率高、透射率高、高清、色彩还原性能好等特点，为了减轻工业环境震动提高稳定性，ZLKC偏振镜均提供锁紧镙丝。

偏振镜起作用的主要是非金属表面的反光，对于金属表面或者其它表面有多种反光角度的案例，我们通常需要在镜头和光源前面都加上偏振片。

值得注意的是，偏振镜的效果并不能消除所有的反光，它的作用是消除了某些振动方向的光，而保留了一定方向的光，起到减弱了反光的作用。

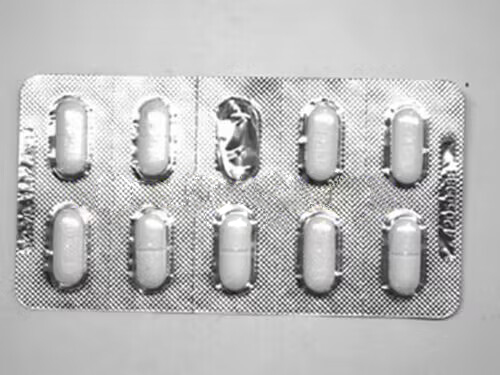

1、偏振镜解决药板颗粒包装薄膜的反光

2、ZLKC偏振镜解决玻璃啤酒瓶身反光

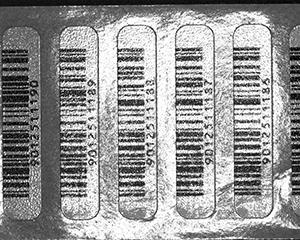

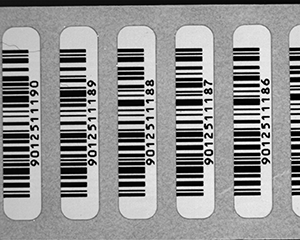

3、左图为未使用偏振镜的样品原始黑白图片,右图为使用中联科创偏振镜之后,通过旋转得到最大程度消除眩光之后的图片
