工业相机CCD芯片靶面大小及镜头选配

发布时间：2017年10月18日

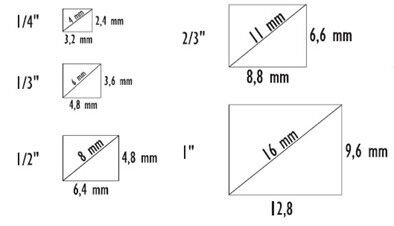

      工业相机CCD芯片有效像素区域的大小，即CCD芯片尺寸同样是一个重要的参数。下图所示的一些常见面阵CCD芯片尺寸，通常都会以英寸表示，图中分别对应了其实际尺寸。

　　在选购工业镜头时，机器视觉镜头可支持的最大的CCD尺寸不能小于所搭配的相机中CCD传感器芯片的尺寸。光线透过镜头聚焦在CCD芯片上，是图像获取的关键步骤，然而镜头的清晰成像是有一定范围限制的，因此，只有镜头的最大兼容CCD尺寸大于或是等于机器视觉系统中相机的CCD尺寸，才能让相机获取完整的清晰图像。
