工业线扫镜头的选型

发布时间：2018年04月10日
    在选相机时一定要考虑工业镜头的选型.目前常见的线阵相机分辨率目前有1K,2K,4K,6K,7K,8K,12K几种，像素大小有５um,7um,10um,14um几种，这样芯片的大小从10.240mm　(1Kx10um) 到86.016mm　(12Kx7um)不等。很显然，C接口远远不能满足要求，因为C接口最大只能接22mm的芯片，也就是1.3inch。而很多相机的接口为C，M42X1，M72X0.75等，不同的镜头接口对应不同的后背焦(Flange distance)，也就决定了镜头的工作距离不一样。　　
光学放大倍率(β,Magnification)　　

确定了相机分辨率和像素大小，就可以计算出芯片尺寸（Sensor size）；芯片尺寸除以视野范围(FOV)就等于光学放大倍率。β=CCD/FOV　　

接口(Mount)：　　

主要有C、M42x1 、F、T2、Leica、M72x0.75等几种，确定了之后，就可知道对应接口的长度。               　　

后背焦(Flange Distance)　　

后背焦指相机接口平面到芯片的距离，是一个非常重要的参数，由工业相机厂家根据自己的光路设计确定。不同厂家的相机，哪怕是接口一样，也可能有不同的后背焦。　　

有了光学放大倍率、接口、后背焦，就能计算出工作距离和节圈长度。选好这些之后，还有一个重要的环节，就是看MTF值是否足够好？很多视觉工程师不了解MTF,而对高端镜头来说就必须用MTF来衡量光学品质。MTF涵盖了对比度、分辨率、空间频率、色差等相当丰富的信息，并且非常详细地表达了镜头中心和边缘各处的光学质量。不仅只是工作距离、视野范围满足要求，边缘的对比度不够好，也要重新考虑是否选择更高分辨率的镜头。　　

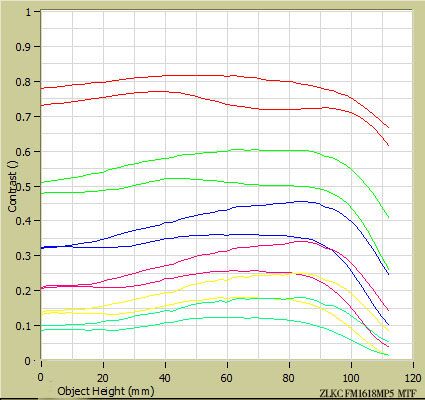

（下图为一个典型的MTF表格，其中横坐标代表被拍摄物体高度（可以理解成一个圆，0就是中心，然后20的圆，40的圆以此类推），纵坐标代表传函值，同颜色的两条线代表的是子午线和弧矢线，不同颜色代表着不同的线对数，从上至下分别是50、100、150、200、250、300lp,判断:传函值越高越好，函数线越对称越好！）
