工业相机CCD/CMOS靶面尺寸规格说明及配镜头
发布时间：2020年07月27日
光导摄像管是电视摄像机中进行光电转换的一种主要的真空光电器件，是将光的图像转换成电视信号的专用电子束管。作为摄像装置，必须有三个功能：把图像的像素图转换为相应电荷图的功能，把电荷图暂存起来的功能和把各个像素依次读出的功能。光导摄像管就具备这三个功能。
光导摄像管
光导摄像管的结构如图所示，在真空管的前屏幕上设置有光电导膜和透明电导膜的阵列小单元。由电子枪射出的电子经过电子透镜聚焦成电子束射向光电导膜。通过电子束扫描，读取储存在光导电子靶面上的由于入射激光的激励所产生的电子图像。
说完光导摄像管我们正式进入主题，说说工业相机靶面尺寸：

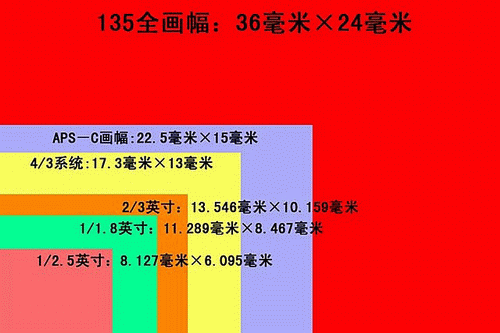

CCD/CMOS靶面尺寸型号标准

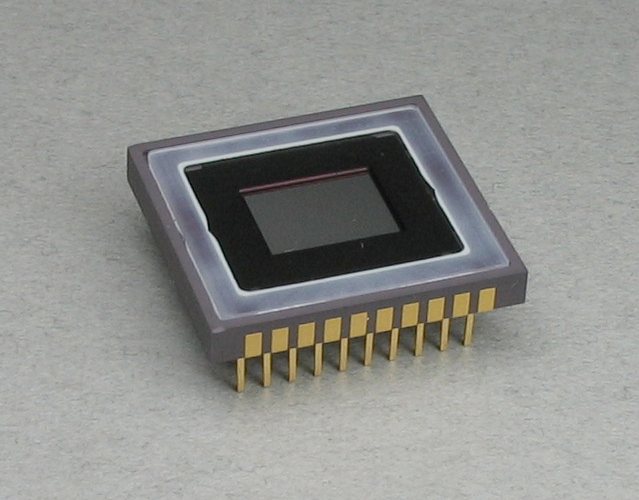

在CCD出现之前，摄像机是一直使用光导摄像管的成像器件感光成像的，其直径的大小，直接决定了其成像面积的大小。因此，后来大家就用光导摄像管的直径尺寸来表示不同感光面积的产品型号。直到CCD出现之后，也就自然而然沿用了光导摄像管的尺寸表示方法，进而扩展到所有类型的图像传感器的尺寸表示方法上。
例如，型号为“1/1.8”的CCD或CMOS，就表示其成像面积与一根直径为1/1.8英寸的光导摄像管的成像靶面面积近似。光导摄像管的直径与CCD/CMOS成像靶面面积之间没有固定的换算公式，从实际情况来说，CCD/CMOS成像靶面的对角线长度大约相当于光导摄像管直径长度的2/3。
